Dans Optiwize Pro, le calepinage n'est plus une option à cocher, mais un outil intégré directement à l'interface cartographique. Vous dessinez vos surfaces de pose et le logiciel génère instantanément l'implantation des modules.
1. Identifier le potentiel avec le cadastre solaire
Avant de dessiner, utilisez l'outil d'aide à la décision pour placer vos panneaux là où le soleil tape le plus fort :
-

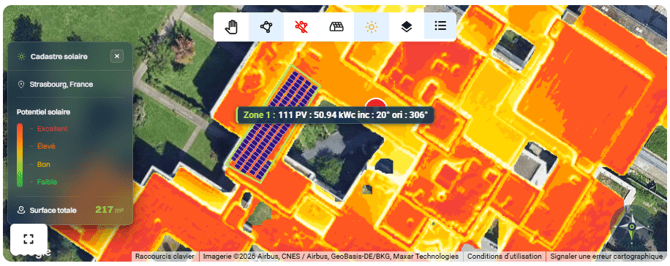

Cliquez sur l'icône "Soleil" dans la barre d'outils pour activer le cadastre.
-
La carte affiche un dégradé de couleurs : privilégiez les zones rouges (Excellent) et évitez les zones vertes (Faible).
-
Utilisez l'icône "Couches" (superposition) pour choisir d'afficher toute la zone cadastrale ou uniquement les toitures.
2. Dessiner et implanter ses panneaux
Pour modéliser votre installation, utilisez les outils de la barre supérieure :
-

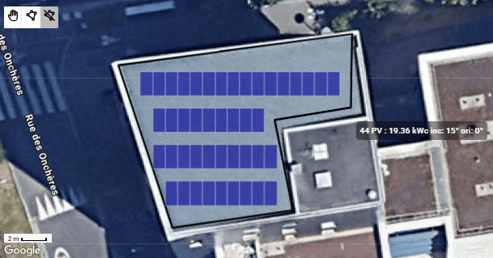

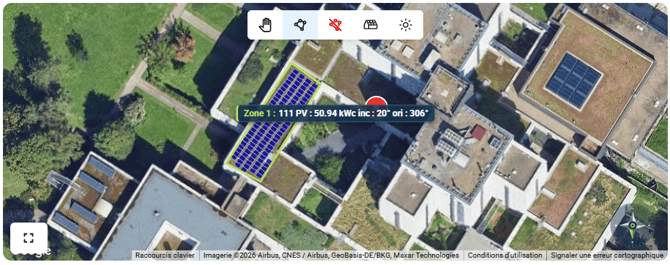

Tracer une zone PV : Cliquez sur l'icône Polygone. Dessinez les contours de votre toiture ou de votre zone au sol. Les panneaux se placent automatiquement à l'intérieur.
-

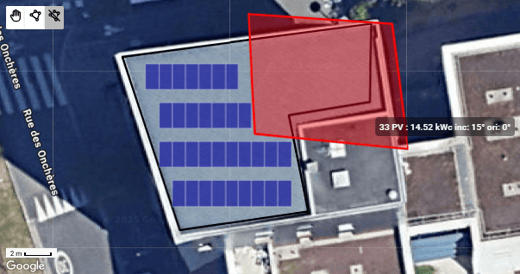

Tracer une zone d'exclusion : Cliquez sur l'icône Polygone barré (rouge) pour détourer les obstacles (cheminées, lucarnes, acrotères). Le logiciel retirera automatiquement les panneaux de ces zones.
-
Masquer / Afficher les panneaux : Cliquez sur l'icône "Grille". Si vous préférez travailler sur une puissance globale sans voir le détail des modules, masquez-les. Activez-les pour vérifier le nombre exact de panneaux et la cohérence de l'implantation.
3. Réglages techniques et boussole

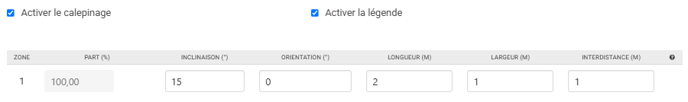

Le tableau situé sous la carte vous permet d'ajuster les caractéristiques de chaque zone :
-
Inclinaison & Orientation : Définissez les angles pour le calcul du productible.
-
Dimensions & Interdistance : Saisissez la taille de vos modules et l'espace entre les rangées.
-

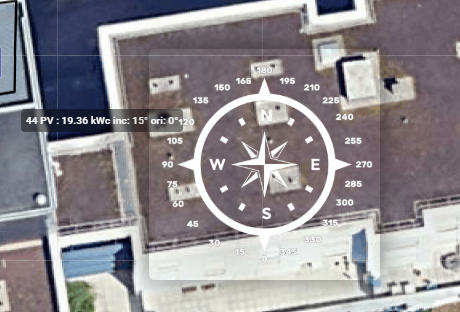

Boussole interactive : En bas à droite de la carte, la boussole vous indique l'orientation réelle. Vous pouvez cliquer dessus pour l'agrandir ou la faire glisser pour ajuster l'angle d'orientation de vos lignes de panneaux.
4. Modification fine de l'implantation
-
Modifier une zone : Cliquez sur un sommet du polygone et glissez-le pour ajuster la forme de la zone.
-
Suppression ciblée : Pour enlever un panneau gênant (ombre portée d'un arbre non détectée, par exemple), faites un clic droit directement sur le panneau pour le supprimer.
-
Tout supprimer : Le clic droit sur une zone entière permet de retirer l'ensemble des modules d'un seul coup.
